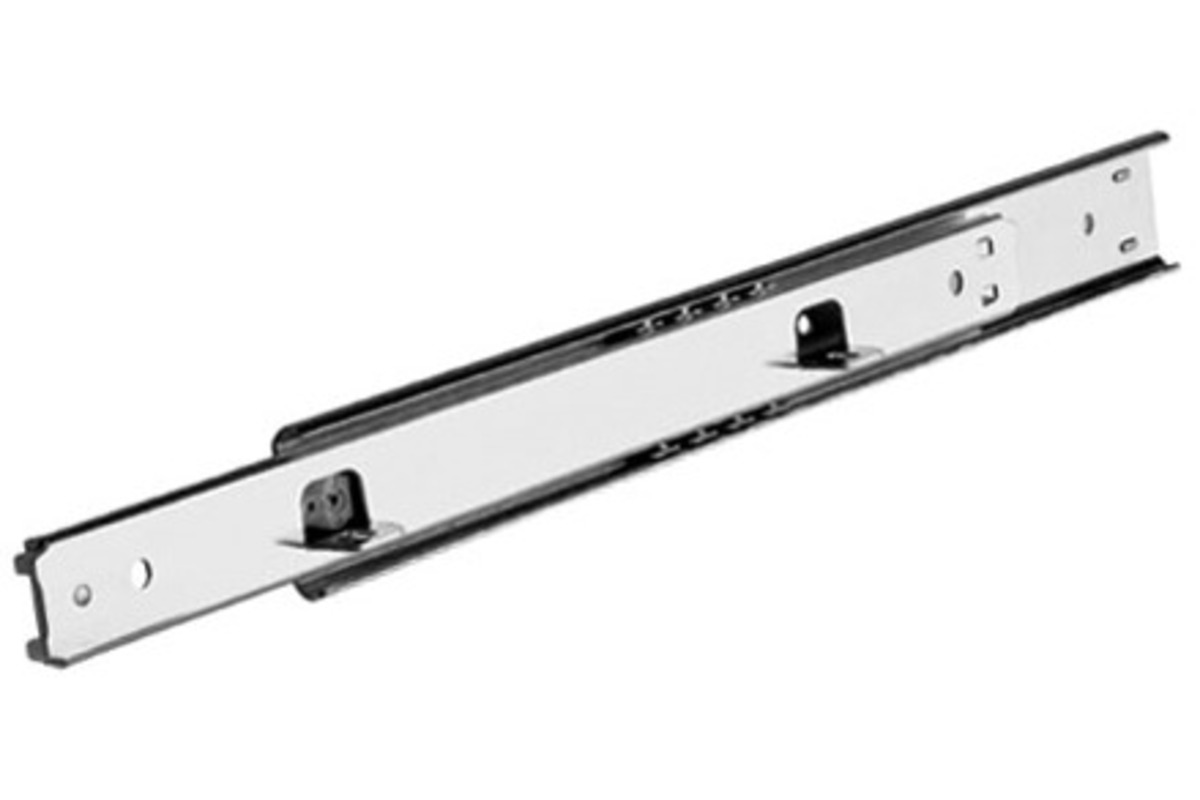

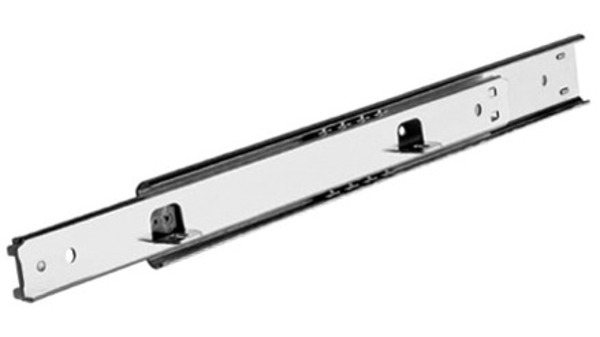

Kugel-Teilauszug ACCURIDE Dual 2002

51.180.60 - 64

Bild 1 / 9

Kugel-Teilauszug ACCURIDE Dual 2002

Teilauszug in beide Richtungen, Einhalterung in der Mittelposition, mit Auflagelaschen, inkl. Befestigungsteile

Bestellhinweis

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt

CAD Dokumente

Bitte einloggen, um die CAD‑Dateien anzeigen und herunterladen zu können.

Weiterführende Informationen

Technische Daten

Auszugsart

Teilauszug

Funktion

Einhalterung (Mitte)

Technik

ohne Schnelltrennung

Auszugsrichtung

beidseitig

Montage

aufliegend / Korpusseite / seitlich

Korpusseitenstärke

16 mm / 19 mm

Einbaubreite

9,7 - 10 mm

Breite

9,5 mm

Material/Oberfläche

Stahl verzinkt
