OPO Oeschger

Produktdatenblatt

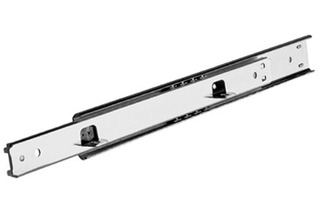

Kugel-Teilauszug ACCURIDE Dual 2002

1282
Kugel-Teilauszug ACCURIDE Dual 2002

Teilauszug in beide Richtungen, Einhalterung in der Mittelposition, mit Auflagelaschen, inkl. Befestigungsteile

Produktmerkmale

  • Stahl
  • hell verzinkt
  • Teilauszug / beidseitig
  • 9,7 - 10 mm
  • 9,5 mm
  • Einhalterung (Mitte)
  • Holzschubkasten
  • an Korpusseite / aufliegend / seitlich
  • Nein
  • Nein
  • ungedämpft
  • 16 / 19 / 16 / 19 mm
  • 35 kg
  • 1282

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt

Artikel-Nr. Schienenlänge Auszugweg Mass D Belastbarkeit Packung Richtpreis
51.180.60 305 mm 221,5 mm 153,4 mm 35 kg 10 31,20 € / 1 Paar
51.180.61 356 mm 272,3 mm 204,2 mm 35 kg 10 34,70 € / 1 Paar
51.180.62 406 mm 297,7 mm 255 mm 35 kg 10 34,70 € / 1 Paar
51.180.63 457 mm 323,1 mm 305,8 mm 35 kg 10 35,50 € / 1 Paar
51.180.64 508 mm 373,9 mm 356,6 mm 32 kg 10 35,50 € / 1 Paar
Unverbindliche Preisempfehlung für Endverbraucher in EUR, exkl. MWST
