Winkel Topfband 30° HETTICH Sensys 8639 W30, Eckband vorliegend

90.852.67 - 90.854.32

Bild 1 / 5

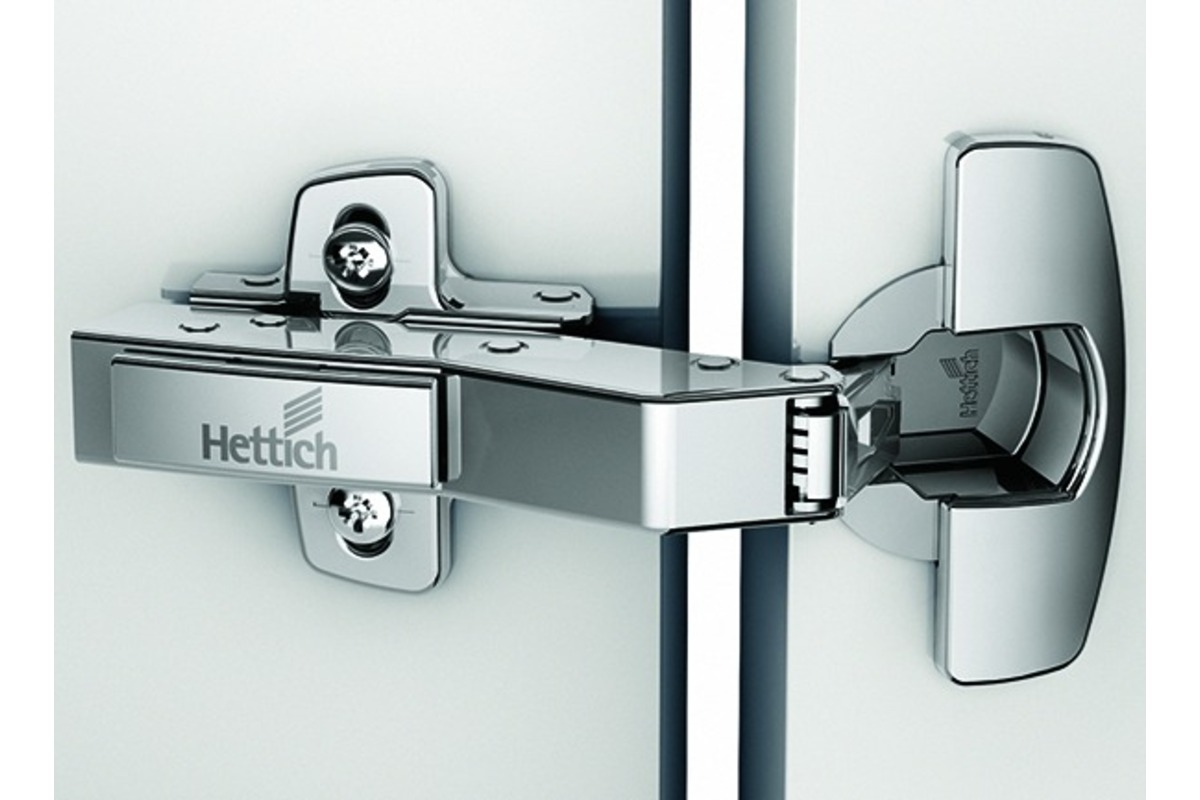

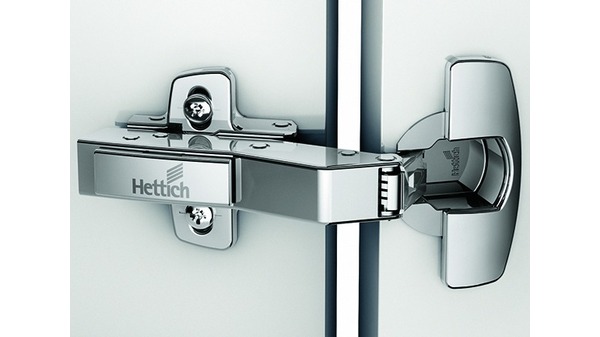

Winkel Topfband 30° HETTICH Sensys 8639 W30, Eckband vorliegend

für Diagonalschränke, Korpuswinkel 120°
Auflagenverstellung +/- 2 mm, direkte Tiefenverstellung + 3/- 2 mm, Topfdurchmesser 35 mm, Höhenverstellung +/- 2 mm über Montageplatte, Topftiefe 12,8 mm

CAD Dokumente

Um Sie bei der Planung und Fertigung optimal zu unterstützen, weisen wir Sie hier auf den Hersteller hin, der für Sie die CAD Daten zur Verfügung stellt. Bitte beachten Sie, dass die Qualität und Auswahl der CAD Daten pro Anbieter grosse Unterschiede aufweisen kann.

Weiterführende Informationen

Produkt im Blätterkatalog anzeigen

product.detail.page.attributes.header

Bandart

Topfband / Winkelband

Anschlag

Eckband

Aufschlag

vorliegend

Anschlagwinkel

30 °

Öffnungswinkel

95 °

Türmaterial

Holz

Komfortfunktion

ohne Dämpfung

Topfbohrung ø

35 mm

Topfbohrtiefe

12,8 mm

Türstärke

28 mm

Auflagenverstellung

+/- 2 mm

Tiefenverstellung

+3 / -2 mm

Material

Stahl / Druckguss

mehr Produktmerkmale anzeigen weniger Produktmerkmale anzeigen
