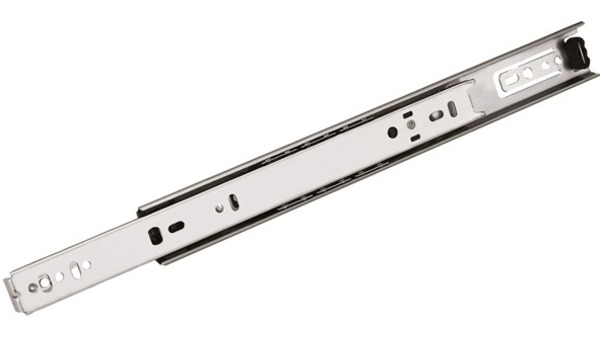

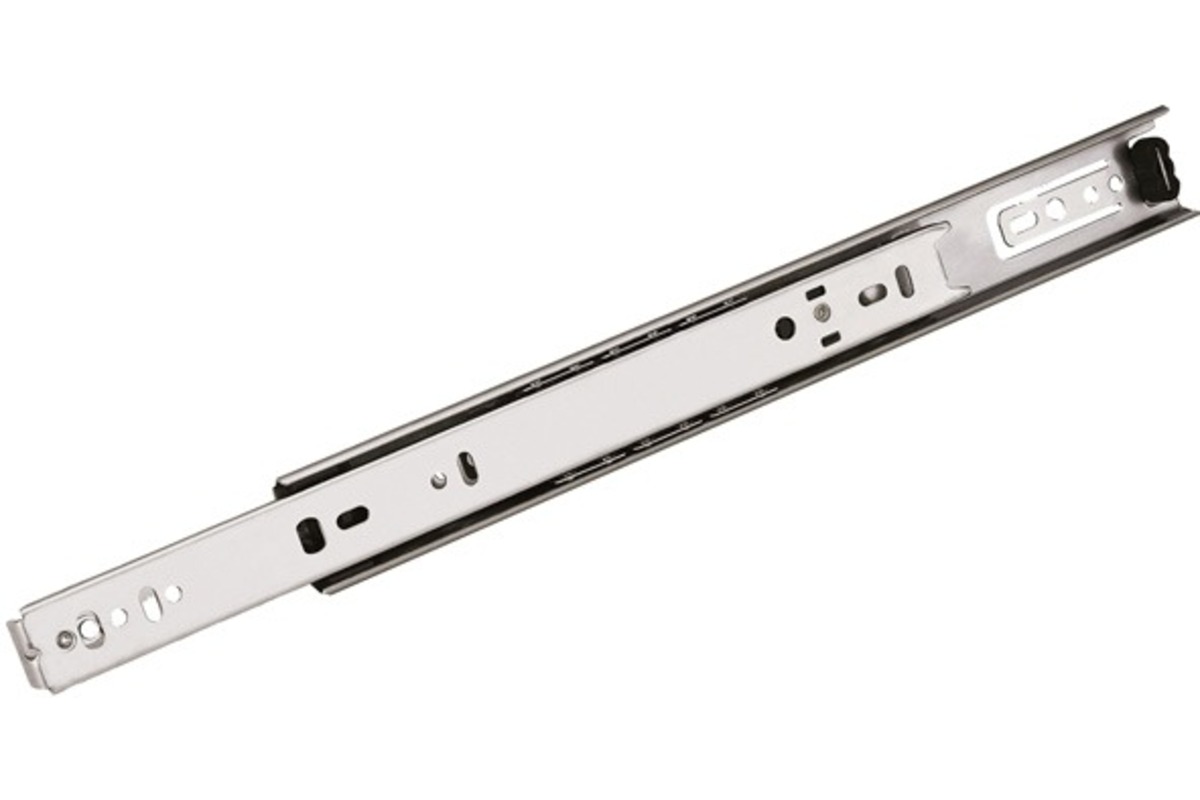

Kugel-Teilauszüge ACCURIDE 2132

Kugel-Teilauszüge ACCURIDE 2132

51.180.70-79

Bild 1 / 4
Kugel-Teilauszüge ACCURIDE 2132
Kugel-Teilauszüge ACCURIDE 2132
51.180.70-79
51.180.70-79

Kugel-Teilauszüge ACCURIDE 2132

durch 1 Kugelkäfig geführt, mit Einstellnocken für Schublade +/- 1,6 mm und Ausrollsicherung, teilbar, Schubkästen kann mittels Entriegelungshebel von der Führung getrennt werden, Ausrollsicherung hält die Schublade sicher in geschlossener Position, 32 mm Lochbild
ACCURIDE
Bestellhinweis
für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
CAD Dokumente

Um Sie bei der Planung und Fertigung optimal zu unterstützen, weisen wir Sie hier auf den Hersteller hin, der für Sie die CAD Daten zur Verfügung stellt. Bitte beachten Sie, dass die Qualität und Auswahl der CAD Daten pro Anbieter grosse Unterschiede aufweisen kann.

Weiterführende Informationen
ACCURIDE
Produktmerkmale

Schubkastensystem

Holzschubkasten

Material

Stahl

Oberfläche

chromatiert

Auszug

Teilauszug / einseitig / Schnelltrennung

Halterung

Ausrollsicherung

Montage

an Korpusseite / aufliegend

Schliessfunktion

ungedämpft

Einbaubreite

12,9 - 13,1 mm

Schienenbreite

12,7 mm

Belastbarkeit

35 kg

Korpusseite

16 / 19 mm

mehr Produktmerkmale anzeigen weniger Produktmerkmale anzeigen
