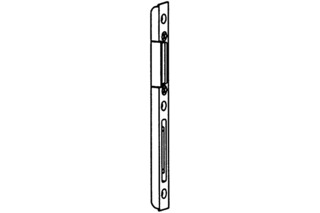

U-Schliessblech G-U

QR-Code
U-Schliessblech G-U

zum Einfräsen, +/- 1 mm einstellbar, Falzluft 4 mm

G-U
Artikel Material/Oberfläche Länge Breite Stärke Anschlag Y für Stulpbreite
62.140.86 Zink-Druckguss silberfarbig 212 mm 20 mm 8,5 mm DIN links 10 mm 16 mm / 18 mm / 20 mm
62.140.85 Zink-Druckguss silberfarbig 212 mm 20 mm 8,5 mm DIN rechts 10 mm 16 mm / 18 mm / 20 mm

Mass Y = Schlosskasten Mitte = Stulpschraube

Stulpbreite 20 mm = Mindestmass Y 10 mm
Stulpbreite 18 mm = Mindestmass Y 9 mm
Stulpbreite 16 mm = Mindestmass Y 8 mm
