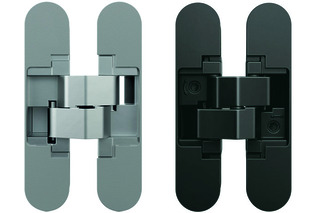

Objektbänder AN 140 3D

komplett verdeckt liegend, für ungefälzte Wohnraumtüren bis 40 kg
- 3D verstellbar (Seite +/- 1,5 mm, Höhe +/- 2,5 mm, Andruck +/- 1,0 mm)

Rahmenausführung: Aluminiumzargen / Blendrahmen / Blockzargen / Futterzargen Falzausführung: ungefälzt Öffnungswinkel: 180 ° Prüfzeichen: IFT-Zertifizierung / UL-Zertifizierung Montage: verdeckt

Artikel	Material/Oberfläche	Flügelgewicht	Bandhöhe	Breite	Richtpreis
64.425.70	Zink-Druckguss Seidenmatt Verchromt	40 kg	110 mm	24 mm	€ 30,60 / 1 Stück
64.425.71	Zink-Druckguss Schwarz	40 kg	110 mm	24 mm	€ 30,60 / 1 Stück

Der Belastungswert bezieht sich auf zwei Bänder pro Flügel (900 x 2100 mm).
Empfohlene Schrauben:
Rahmenseitig: Senkkopfschraube DIN 7505 A, Durchmesser 4,5 mm
Flügelseitig: Linsenschraube DIN 7505 B, Durchmesser 4,5 mm
Alternativ kann die Fräsung auch mit einem Fräserdurchmesser 14,0 mm und Anlaufringdurchmesser 25 mm vorgenommen werden.
