Objektbänder AN 130 2D

komplett verdeckt liegend, für ungefälzte Wohnraumtüren mit 21 mm reduzierter Rahmenfräsung bis 20 kg
- reduzierte Frästiefe 21 mm
- 2D verstellbar (Höhe +/- 1,5 mm, Andruck +/- 1,0 mm)

Rahmenausführung: Aluminiumzargen / Blendrahmen / Blockzargen / Futterzargen Falzausführung: ungefälzt Öffnungswinkel: 180 ° Prüfzeichen: UL-Zertifizierung Montage: verdeckt

Artikel	Material/Oberfläche	Flügelgewicht	Bandhöhe	Breite	Richtpreis

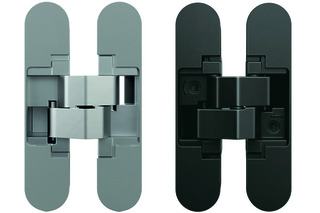

64.425.60	Zink-Druckguss Seidenmatt Verchromt	20 kg	110 mm	24 mm	€ 30,60 / 1 Stück
64.425.61	Zink-Druckguss Schwarz	20 kg	110 mm	24 mm	€ 30,60 / 1 Stück

Der Belastungswert bezieht sich auf zwei Bänder pro Flügel (900 x 2100 mm).
Empfohlene Schrauben:
Rahmenseitig: Senkkopfschraube DIN 7505 A, Durchmesser 4,5 mm
Flügelseitig: Senkkopfschraube DIN 7505 A, Durchmesser 4,5 mm
Falls notwendig, ist es möglich, die Höhenverstellung des Bandes mittels einer vertikalen Verstellschraube (VF) zu unterbinden.
Alternativ kann die Fräsung auch mit einem Fräserdurchmesser 14,0 mm und Anlaufringdurchmesser 25,0 mm vorgenommen werden.
