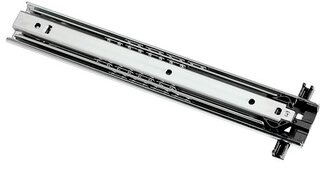

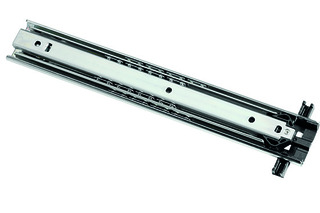

Kugel-Vollauszüge ACCURIDE DZ5344

Begleitschiene DZ5344 für Schiene mit Kippsicherung DZ5343

Set bestehend aus:
1 Kugelvollauszug mit Kippsicherung

Auszugsart: Kugelauszug / Vollauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 19,3 - 19,6 mm Breite: 19,1 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit	Packung
54.066.10	350 mm	75 kg	8
54.066.11	400 mm	80 kg	8
54.066.12	450 mm	85 kg	8
54.066.13	500 mm	90 kg	6
54.066.14	550 mm	85 kg	6
54.066.15	600 mm	75 kg	6
54.066.16	650 mm	70 kg	4
54.066.17	700 mm	60 kg	4

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
