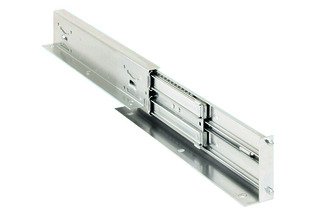

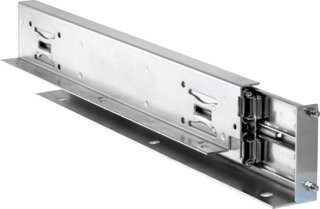

Kugel-Vollauszüge ACCURIDE DZ0522

Kugel-Vollauszüge ACCURIDE DZ0522 – hochbelastbarer Überauszug mit Stossdämpfung für schwere Schubkästen

  • Überauszug – gibt den Schubkasten vollständig zum Innenraum frei
  • Stossdämpfungsblöcke – schützen die Führung vor Stoss und Erschütterung
  • Abdeckung der Kugellaufbahnen – hält groben Schmutz von der Laufbahn fern
  • Montagewinkel an Innen- und Aussenelement – erlauben die Verschraubung ohne Zusatzteile
  • Salzsprühtest über 12 Stunden – erhöhte Beständigkeit in feuchten Einsatzbereichen

Die Kugel-Vollauszüge ACCURIDE DZ0522 sind für hohe Lasten ausgelegt und tragen pro Paar bis 180 kg. Die Auszüge werden über Montagewinkel an Innen- und Aussenelement verschraubt und eignen sich für schwere Schubkästen in Werkstatt- und Industriemöbeln. Die abgedeckten Laufbahnen und die Stossdämpfung halten die Führung auch bei rauem Betrieb stabil. Der Einsatzbereich reicht von -20 °C bis +110 °C. Eine Flachmontage ist nicht vorgesehen.



Auszugsart: Kugelauszug / Schwerlastauszug / Überauszug Auszugsrichtung: einseitig Montage: aufliegend / Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 26,7 - 26,9 mm Breite: 26,5 mm Höhe: 95,5 mm Material/Oberfläche: Edelstahl

ACCURIDE
Artikel Ausführung Nennlänge Auszugweg Belastbarkeit Packung
54.059.00 links 457 mm 534 mm 180 - 140 kg 1
54.059.01 rechts 457 mm 534 mm 180 - 140 kg 1
54.059.02 links 600 mm 625 mm 180 - 140 kg 1
54.059.03 rechts 600 mm 625 mm 180 - 140 kg 1
54.059.04 links 900 mm 907 mm 150 - 110 kg 1
54.059.05 rechts 900 mm 907 mm 150 - 110 kg 1

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
