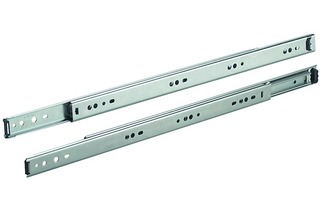

Kugel-Vollauszüge ACCURIDE 2601

durch 2 Kugelkäfige geführt, Ausrollsicherung hält die Schublade sicher in geschlossener Position, 32 mm Lochbild

Auszugsart: Vollauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 12,9 - 13,2 mm Breite: 12,7 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Auszugweg	Belastbarkeit	Packung
51.180.15	150 mm	147,5 mm	12 kg	15
51.180.20	200 mm	209 mm	16 kg	15
51.180.25	250 mm	259 mm	25 kg	15
51.180.30	300 mm	308 mm	32 kg	15
51.180.35	350 mm	357 mm	35 kg	15
51.180.40	400 mm	406 mm	45 kg	15
51.180.45	450 mm	450 mm	45 kg	15
51.180.50	500 mm	505 mm	35 kg	15
51.180.55	550 mm	554 mm	30 kg	15

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
