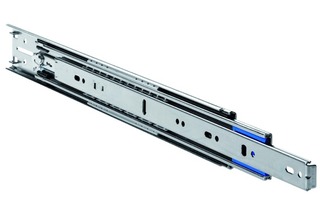

Kugel-Überauszug ACCURIDE 3507, mit Verriegelungsfunktion

durch 2 Kugelkäfige geführt, mit Verriegelungsfunktion des Auszus im ausgezogenen Zustand, klemmfreie Trennung vereinfacht Herausnahme und Einsetzen von Schüben, One-Motion Insertion vereinfacht Einsetzen und Installation schwererer Lasten

Auszugsrichtung: einseitig Montage: Korpusseite Schnelltrennung: ja

Artikel	Material/Oberfläche	Belastbarkeit	Korpusseitenstärke	Einbaubreite	Länge	Breite	Auszugweg	Richtpreis
51.184.80	Stahl	71 kg	16 / 19 mm	12,9 - 13,1 mm	406 mm	12,7 mm	457 mm	€ 112,10 / 1 Paar
51.184.81	Stahl	76 kg	16 / 19 mm	12,9 - 13,1 mm	457 mm	12,7 mm	508 mm	€ 115,90 / 1 Paar
51.184.82	Stahl	80 kg	16 / 19 mm	12,9 - 13,1 mm	508 mm	12,7 mm	559 mm	€ 123,20 / 1 Paar
51.184.83	Stahl	82 kg	16 / 19 mm	12,9 - 13,1 mm	559 mm	12,7 mm	610 mm	€ 126,60 / 1 Paar
51.184.84	Stahl	81 kg	16 / 19 mm	12,9 - 13,1 mm	610 mm	12,7 mm	660 mm	€ 134,50 / 1 Paar
51.184.85	Stahl	78 kg	16 / 19 mm	12,9 - 13,1 mm	660 mm	12,7 mm	711 mm	€ 138,20 / 1 Paar
51.184.86	Stahl	73 kg	16 / 19 mm	12,9 - 13,1 mm	711 mm	12,7 mm	762 mm	€ 141,90 / 1 Paar
51.184.87	Stahl	67 kg	16 / 19 mm	12,9 - 13,1 mm	762 mm	12,7 mm	813 mm	€ 149,40 / 1 Paar

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
