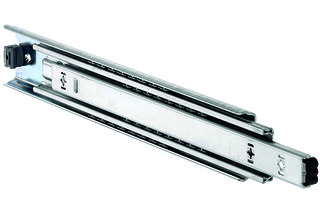

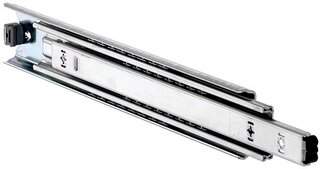

Kugel-Überauszüge ACCURIDE DZ5417

Auszugsart: Überauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 17,7 - 18 mm Breite: 17,5 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit	Packung
54.064.19	300 mm	80 kg	5
54.064.20	350 mm	80 kg	5
54.064.21	400 mm	82 kg	4
54.064.22	450 mm	84 kg	4
54.064.23	500 mm	90 kg	3
54.064.24	550 mm	90 kg	3
54.064.25	600 mm	84 kg	3
54.064.26	650 mm	82 kg	2
54.064.27	700 mm	78 kg	2

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
