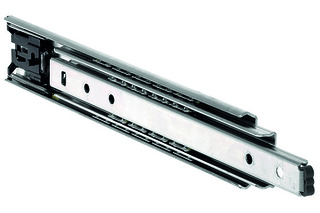

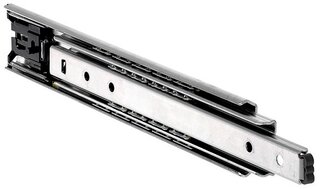

Kugel-Überauszüge ACCURIDE DZ5321SC

Auszugsart: Überauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 19,3 - 19,6 mm Breite: 19,1 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit
54.063.83	300 mm	85 kg
54.063.84	350 mm	90 kg
54.063.85	400 mm	100 kg
54.063.86	450 mm	110 kg
54.063.87	500 mm	120 kg
54.063.88	550 mm	110 kg
54.063.89	600 mm	100 kg
54.063.90	700 mm	70 kg
54.063.91	790 mm	50 kg

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
