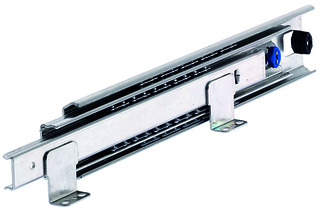

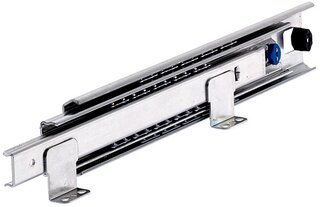

Kugel-Überauszüge ACCURIDE DZ5321-60

Auszugsart: Überauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: aufliegend / Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 20,9 - 21,2 mm Breite: 20,7 mm Material/Oberfläche: Stahl verzinkt

ACCURIDE
Artikel Nennlänge Belastbarkeit
54.063.92 300 mm 105 kg
54.063.93 350 mm 110 kg
54.063.94 400 mm 115 kg
54.063.95 450 mm 120 kg
54.063.96 500 mm 120 kg
54.063.97 550 mm 120 kg
54.063.98 600 mm 115 kg
54.063.99 700 mm 107 kg
54.064.00 790 mm 100 kg

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
