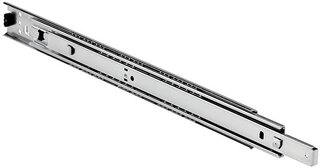

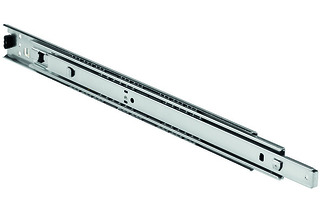

Kugel-Überauszüge ACCURIDE DZ3320-50

QR-Code
Kugel-Überauszüge ACCURIDE DZ3320-50

Auszugsart: Überauszug Funktion: Rasterung in eingezogener Position Technik: mit Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / zum Aufstecken Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 12,9 - 13,2 mm Breite: 12,7 mm Material/Oberfläche: Stahl verzinkt

ACCURIDE
Artikel Nennlänge Belastbarkeit Packung
54.061.85 300 mm 55 kg 3
54.061.86 350 mm 57 kg 3
54.061.87 400 mm 58 kg 3
54.061.88 450 mm 59 kg 3
54.061.89 500 mm 60 kg 3
54.061.90 550 mm 60 kg 3
54.061.91 600 mm 59 kg 3
54.061.92 650 mm 57 kg 4
54.061.93 700 mm 55 kg 3

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
