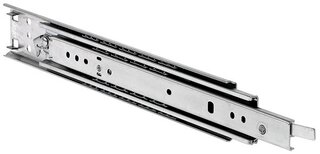

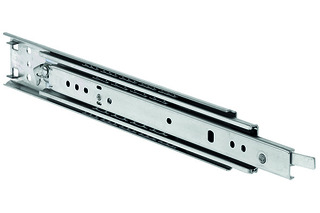

Kugel-Überauszüge ACCURIDE DZ3308

Auszugsart: Überauszug Funktion: Verriegelung in eingezogener Position / Verriegelung in ausgezogener Position Technik: mit Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 14,9 - 15,2 mm Breite: 14,7 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit	Packung
54.061.76	305 mm	68 kg	10
54.061.77	356 mm	67 kg	10
54.061.78	406 mm	67 kg	10
54.061.79	457 mm	66 kg	10
54.061.80	508 mm	66 kg	10
54.061.81	559 mm	64 kg	5
54.061.82	610 mm	61 kg	5
54.061.83	660 mm	58 kg	5
54.061.84	711 mm	55 kg	5

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
