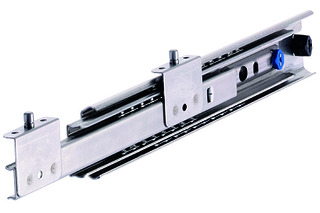

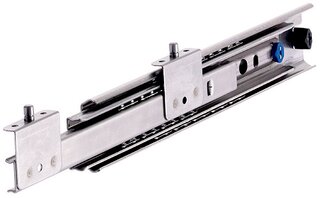

Kugel-Überauszüge ACCURIDE DS5322

Auszugsart: Überauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: aufliegend / Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 20,9 - 21,2 mm Breite: 20,7 mm Material/Oberfläche: Edelstahl

Artikel	Nennlänge	Belastbarkeit	Packung
54.064.01	300 mm	80 kg	5
54.064.02	350 mm	90 kg	5
54.064.03	400 mm	100 kg	5
54.064.04	450 mm	110 kg	5
54.064.05	500 mm	120 kg	5
54.064.06	550 mm	110 kg	5
54.064.07	600 mm	100 kg	5
54.064.08	700 mm	70 kg	5
54.064.09	790 mm	50 kg	5

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
