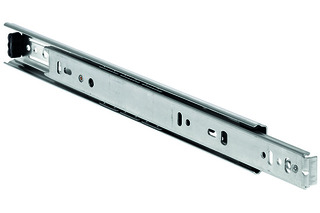

Kugel-Teilauszüge ACCURIDE DZ2132DO

Auszugsart: Teilauszug Funktion: Rasterung in ausgezogener Position / Rasterung in geschlossener Position Technik: mit Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 12,9 - 13,2 mm Breite: 12,7 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit	Packung
54.060.91	250 mm	35 kg	10
54.060.92	300 mm	35 kg	10
54.060.93	350 mm	35 kg	10
54.060.94	400 mm	35 kg	10
54.060.95	450 mm	35 kg	10
54.060.96	500 mm	34 kg	10
54.060.97	550 mm	33 kg	10
54.060.98	600 mm	32 kg	10
54.060.99	650 mm	31 kg	10
54.061.00	700 mm	30 kg	10

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
