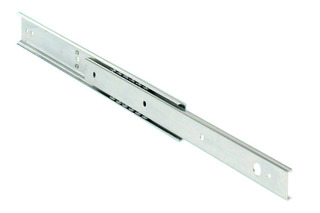

Kugel-Teilauszüge ACCURIDE DZ0201

Auszugsart: Teilauszug Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 9,7 - 10 mm Breite: 9,5 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit	Packung
54.060.01	305 mm	50 kg	10
54.060.02	356 mm	50 kg	10
54.060.03	406 mm	45 kg	10
54.060.04	457 mm	45 kg	10
54.060.05	508 mm	40 kg	10
54.060.06	559 mm	40 kg	10
54.060.07	610 mm	35 kg	10
54.060.08	660 mm	30 kg	10
54.060.09	711 mm	30 kg	10

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
