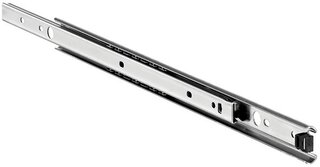

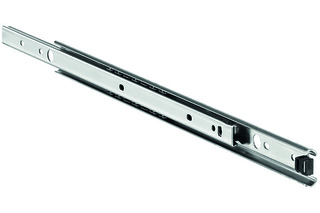

Kugel-Teilauszüge ACCURIDE DS2728

QR-Code
Kugel-Teilauszüge ACCURIDE DS2728

Auszugsart: Teilauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 9,7 - 10 mm Breite: 9,5 mm Material/Oberfläche: Edelstahl

ACCURIDE
Artikel Nennlänge Belastbarkeit Packung
54.061.24 250 mm 15 kg 20
54.061.25 300 mm 18 kg 20
54.061.26 350 mm 20 kg 20
54.061.27 400 mm 20 kg 16
54.061.28 450 mm 20 kg 16
54.061.29 490 mm 18 kg 12

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
