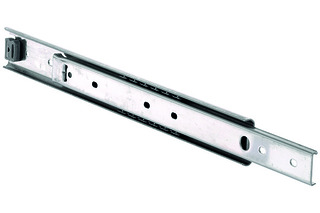

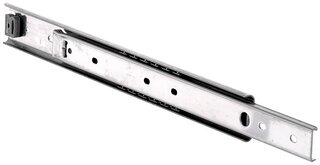

Kugel-Teilauszüge ACCURIDE DS2028

Auszugsart: Teilauszug Funktion: Rasterung in geschlossener Position Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 9,7 - 10 mm Breite: 9,5 mm Material/Oberfläche: Edelstahl

Artikel	Nennlänge	Belastbarkeit	Packung
54.060.66	300 mm	60 kg	10
54.060.67	350 mm	57 kg	10
54.060.68	400 mm	54 kg	8
54.060.69	450 mm	50 kg	8
54.060.70	500 mm	47 kg	6
54.060.71	550 mm	45 kg	6
54.060.72	600 mm	43 kg	6
54.060.73	650 mm	41 kg	4
54.060.74	700 mm	40 kg	4

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
