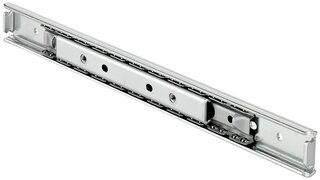

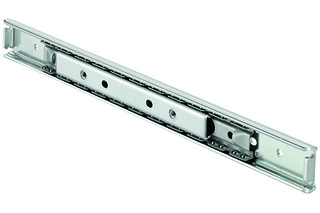

Kugel-Linearführungen ACCURIDE DZ2415

Auszugsart: Kugelauszug Technik: ohne Schnelltrennung Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Korpusseitenstärke: 16 mm / 19 mm Einbaubreite: 8,2 - 8,5 mm Breite: 8 mm Material/Oberfläche: Stahl verzinkt

Artikel	Nennlänge	Belastbarkeit	Packung
54.065.22	200 mm	18,5 kg	20
54.065.23	250 mm	18,5 kg	20
54.065.24	300 mm	18,5 kg	20
54.065.25	350 mm	18,5 kg	20
54.065.26	400 mm	18,5 kg	20
54.065.27	450 mm	18,5 kg	20
54.065.28	500 mm	18,5 kg	20
54.065.29	550 mm	18,5 kg	20

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
