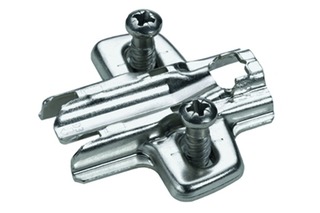

Kreuzmontageplatte HETTICH Sensys/Intermat

QR-Code
Kreuzmontageplatte HETTICH Sensys/Intermat

Kreuzmontageplatte mit Langloch-Höhenverstellung
Für Sensys und Intermat
Qualitätseinstufung nach EN 15570, Level 3
Für Lochreihe 37 x 32 mm
Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)
Distanz 8.0 mm
Verstellbereich + 3 mm / - 3 mm
Stahl vernickelt

Lochreihe / Lochabstand: 37/32 mm Bohr T/ø: 12/5 mm Höhenverstellung: Langloch-Höhenverstellung +/- 3 mm Montage: zum Anschrauben Montagematerial: vormontiert Befestigung: vormontierte Systemschrauben

HETTICH
Artikel Material/Oberfläche Distanz Packung Anschlag
90.750.55 Stahl vernickelt 0 mm 50 Eckanschlag
90.716.25 Stahl vernickelt 0 mm 200 Eckanschlag
90.750.56 Stahl vernickelt 1,5 mm 50 Eckanschlag
90.716.26 Stahl vernickelt 1,5 mm 200 Eckanschlag
90.750.57 Stahl vernickelt 3 mm 50 Eckanschlag
90.716.27 Stahl vernickelt 3 mm 200 Eckanschlag
90.750.58 Stahl vernickelt 5 mm 50 Eckanschlag
90.716.28 Stahl vernickelt 5 mm 200 Eckanschlag
90.750.59 Stahl vernickelt 8 mm 50 Eckanschlag
90.716.29 Stahl vernickelt 8 mm 200 Eckanschlag
